适用范围:
FHP系列闭式单曲轴高性能压力机一一该系列压力机为通用型设备,广泛应用于电机定转子、电器、电子、连接器材等行业产品的连续自动冲裁。
主要特点:
1、 整体钢板焊接的超高刚性闭式机架,并经应力消除,消除了机身的角变形;
2、 精密的传动机构及对主要零件进行高精度加工,确保冲床精度的长期稳定;
3、 采用高效率、低噪音的组合气动摩擦离合-制动器,反应灵敏、安全可靠;
4、 中置式直角六面导轨导向,无前倾,运转平衡,确保低震动及高冲压精度;
5、 气液球牙锁固装置,消除调节螺纹间隙,确保冲压下死点的精度稳定;
6、 整机强制循环润滑,减小机身的热变形,适合高精度产品的自动冲压加工;
7、 高感度液压超负荷保护器及其他完整的人机保护装置,符合冲床安全标准;
8、 电气系统采用PLC和电子凸轮控制及选配光电保护装置,确保整机工作安全可靠,具有操作方便、容易维护、上死点停止准确和便于扩容等特点。
9、 多功能的设计,可搭配各种自动化装置,以实现单机自动化生产。
名称 | 单位 | FHP-110 | FHP-160 | FHP-200 | |
公称力 | kN | 1100 | 1600 | 2000 | |
公称力行程 | mm | 1.6 | 1.6 | 1.6 | |
滑块行程 | mm | 30 | 30 | 30 | |
滑块行程次数 | 可调 | Time/Min | 100-250 | 100-220 | 100-200 |
最大装模高度 | mm | 320 | 350 | 400 | |
装模高度调节量 | mm | 90 | 100 | 110 | |
机身立柱间距 | mm | 850 | 950 | 1050 | |
滑块底面尺寸 | 左右 | mm | 750 | 850 | 950 |
前后 | mm | 520 | 600 | 650 | |
模柄孔尺寸 | 直径 | mm | Φ60 | Φ60 | Φ60 |
深度 | mm | 85 | 100 | 110 | |
工作台板尺寸 | 左右 | mm | 1250 | 1400 | 1500 |
前后 | mm | 680 | 760 | 840 | |
工作台板厚度 | mm | 155 | 160 | 180 | |
工作台离地面高度 | mm | 900 | 1000 | 1000 | |
主电机功率 | kW | 15 x 4 | 18.5 x 4 | 22 x 4 | |
机器重量 | kg | 13000 | 18500 | 24000 |
备注:个别参数更改,恕不另行通知。

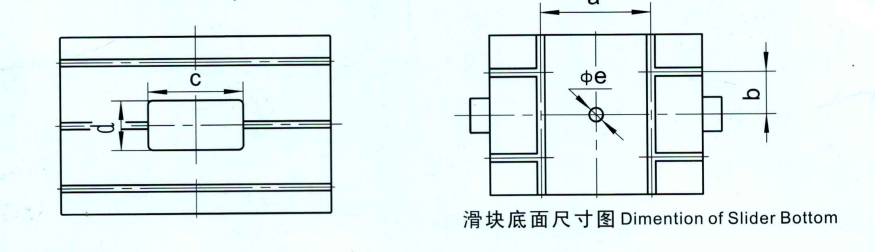

FHP系列工作台板、滑块底面有关尺寸图表

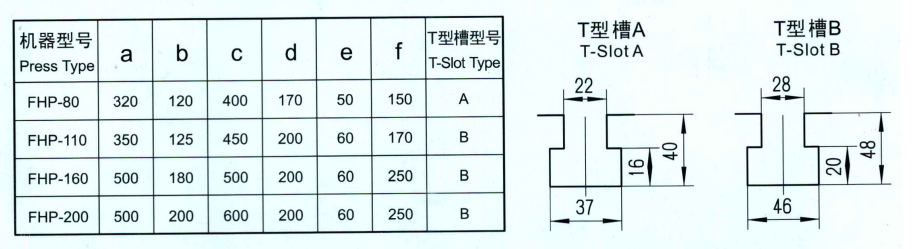

FHP系列工作台板、滑块底面T型槽尺寸及位置表
